Takto sme stavali – Konštrukcia strechy MŁYN JACKA Hotel & Spa**** v Jaroszowiciach

Investor: ZPUH „BEST – PEST“, spolka jawna, Jaworzno, PL

Projektant: BJURO USLUG PROJEKTOVYCH, Dipl. Ing. Andrzej Spisak, Wadowice

Dodávateľ strechy: Kontrakting krov hrou s.r.o.

Stavbyvedúci: Jozef Ďurana – drevená konštrukcia

Michal Holeš – strešný plášť

Dodávateľská dokumentácia: Ing. Ľubomír Knoško

Ing. Ján Kavecký

Ing. Milan Kokosík

Realizácia. Objekt A – 2007

Objekt B – 2010

Drevené priehradové konštrukcie spájané kovovými spojkami s prelisovanými hrotmi sú konštrukcie, ktoré rozvinuli použitie dreva na stavbu striech a drevostavieb. Presný návrh, bezpečná konštrukcia redukujúca potrebu drevnej hmoty, možnosť návrhu a výroby zložitých tvarov s možným rozponom až do tridsať metrov, to sú vlastnosti predurčujúce jej použitie v mnohých objektoch pozemného staviteľstva.

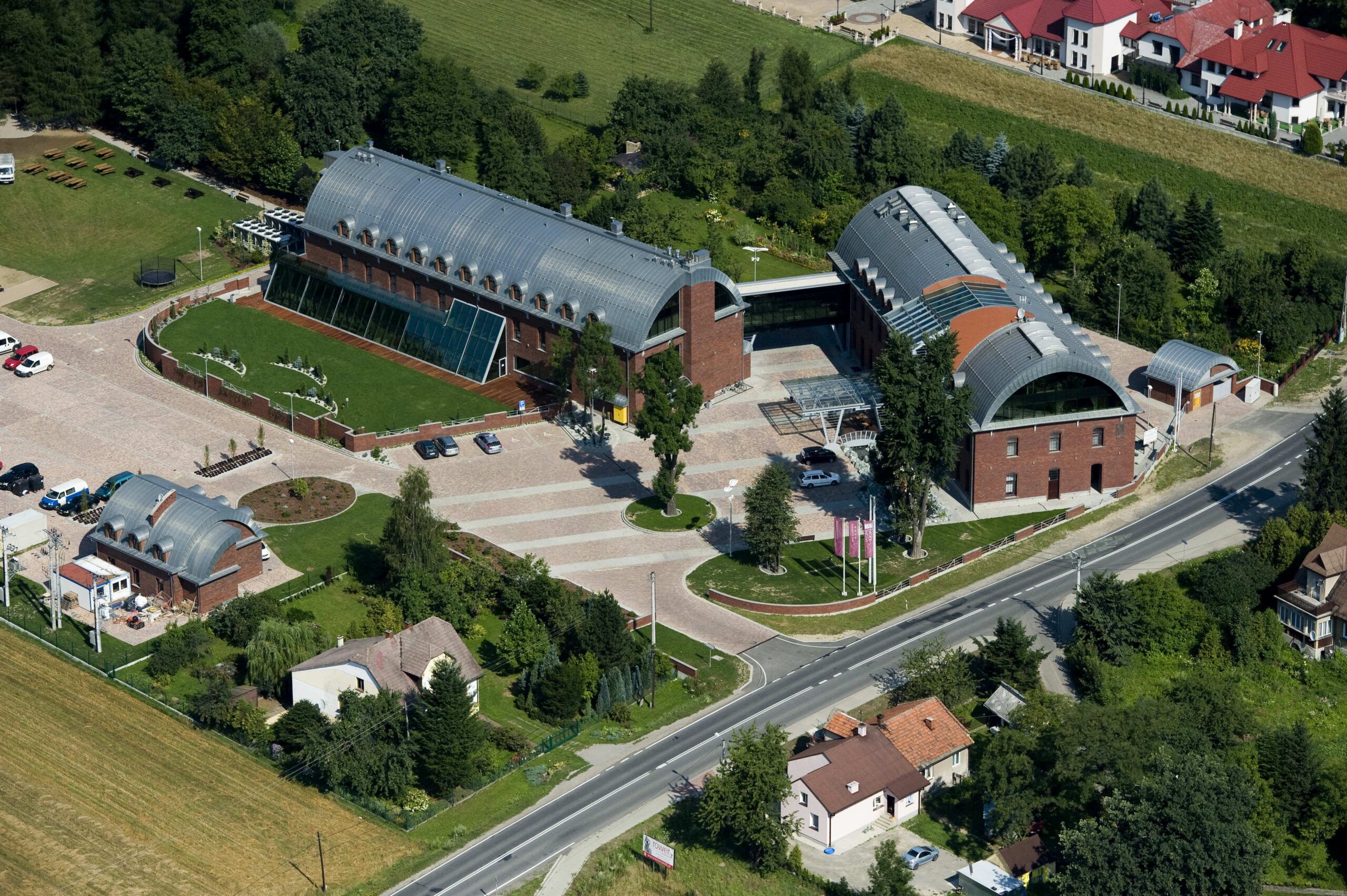

Starý mlyn v Jaroszowiciach (PL) získali noví majitelia s víziou prebudovať ho na hotel vyššej kategórie. Využili na to pôvodný objekt mlyna a druhý, takmer identický postavili ako nový. Konštrukciu strechy sme v úzkej spolupráci s projektantom hotela a projektantov jej dodávateľa, navrhli s absolútnym rešpektom k požiadavkám projektu.

Základným stavebným prvkom konštrukcie je priehradový väzník. Väzník bol navrhnutý pomocou autorizovaného softvéru a jeho vlastnosti zodpovedajú požiadavkám na únosnosť a deformáciu. Väzník je rovinná konštrukcia, z ktorej sme vytvorili priestorovú nosnú konštrukciu strechy. Konštrukcia strechy je tvorená jednotlivými rovinnými prvkami potrebného tvaru a konštrukčným systémom, ktorý tieto prvky spája a zabezpečuje ich stabilitu.

Pôvodný objekt obdĺžnikového pôdorysu bol dvojpodlažný murovaný s väčšími konštrukčnými výškami a pôvodným dreveným trámovým stropom. Sedlová strecha bola vytvorená dreveným krovom . Požiadavka projektu bola vytvoriť obytné podlažie s novým – atypickým – tvarom strechy.

Pôvodná strecha bola odstránená. Dodávateľ stavby zhotovil nový drevený trámový strop a železobetónový veniec stiahnutý tiahlami umiestnenými v strope.

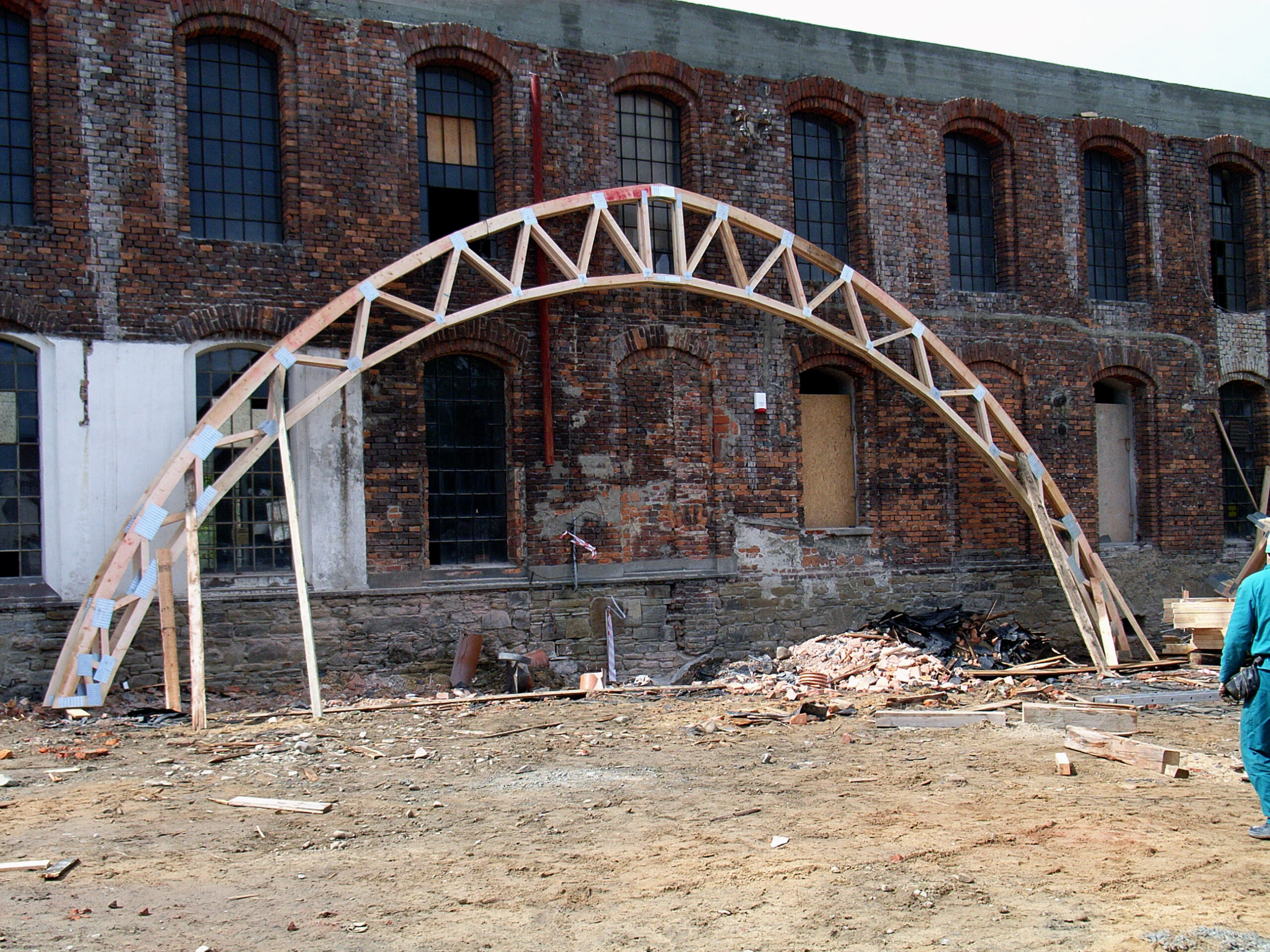

Pri príprave projektu bolo potrebné vziať do úvahy nielen výsledný tvar konštrukcie a zaťaženie pôsobiace na jej segmenty, ale aj jej rozmery a namáhanie počas dopravy a montáže. Základným prvkom konštrukcie strechy je oblúkový väzník 3x staticky neurčitý. Horizontálne účinky od väzníka sú prenášané tiahlami v strope. Jednotlivé nosné prvky boli vyrobené z dvoch častí. Prepravovali sa v stojatej polohe. Na stavenisku boli spájané vo vrchole horného a dolného pásu špeciálnymi styčníkovými doskami do konečného tvaru a pomocou váhadiel montované v definitívnej polohe.

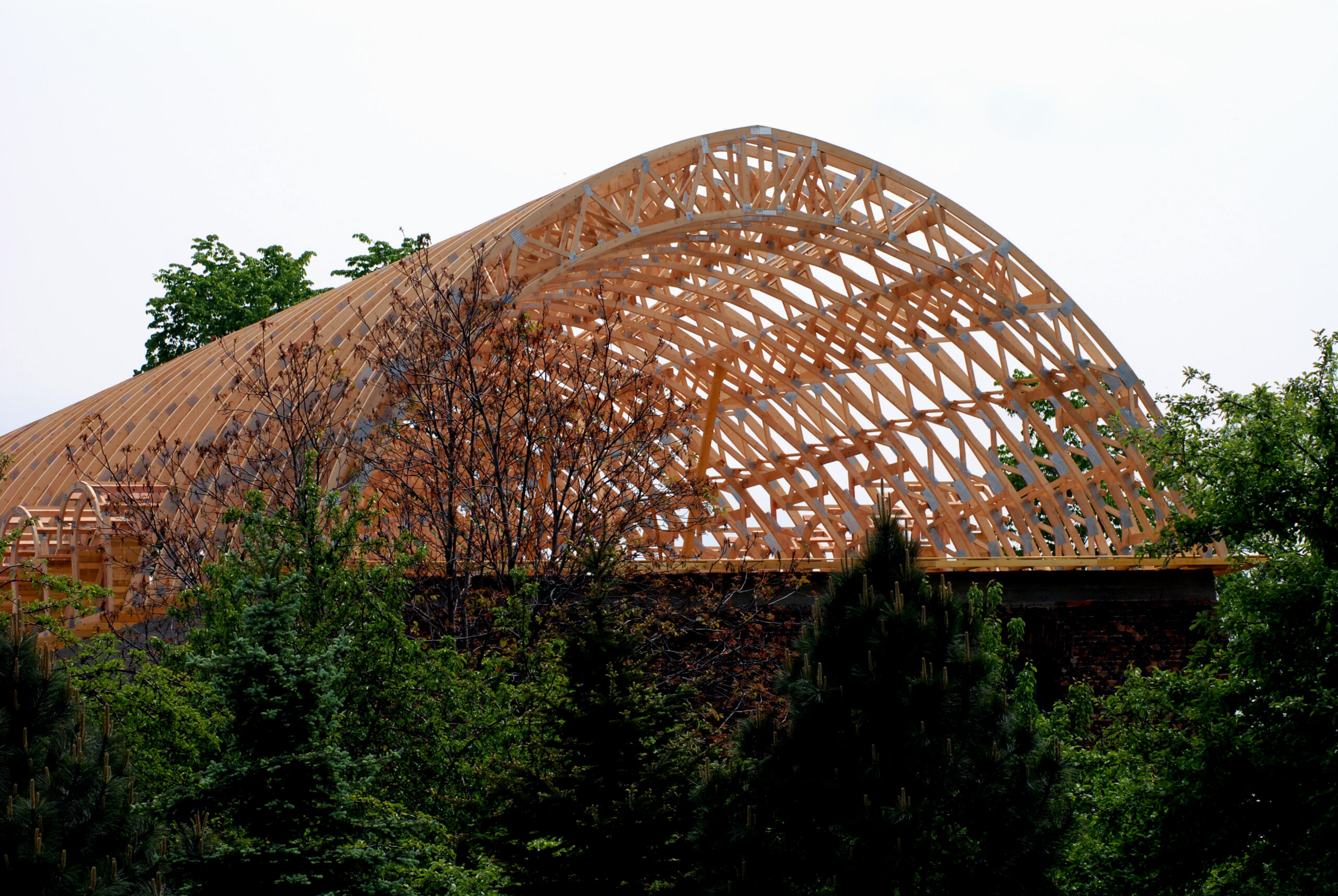

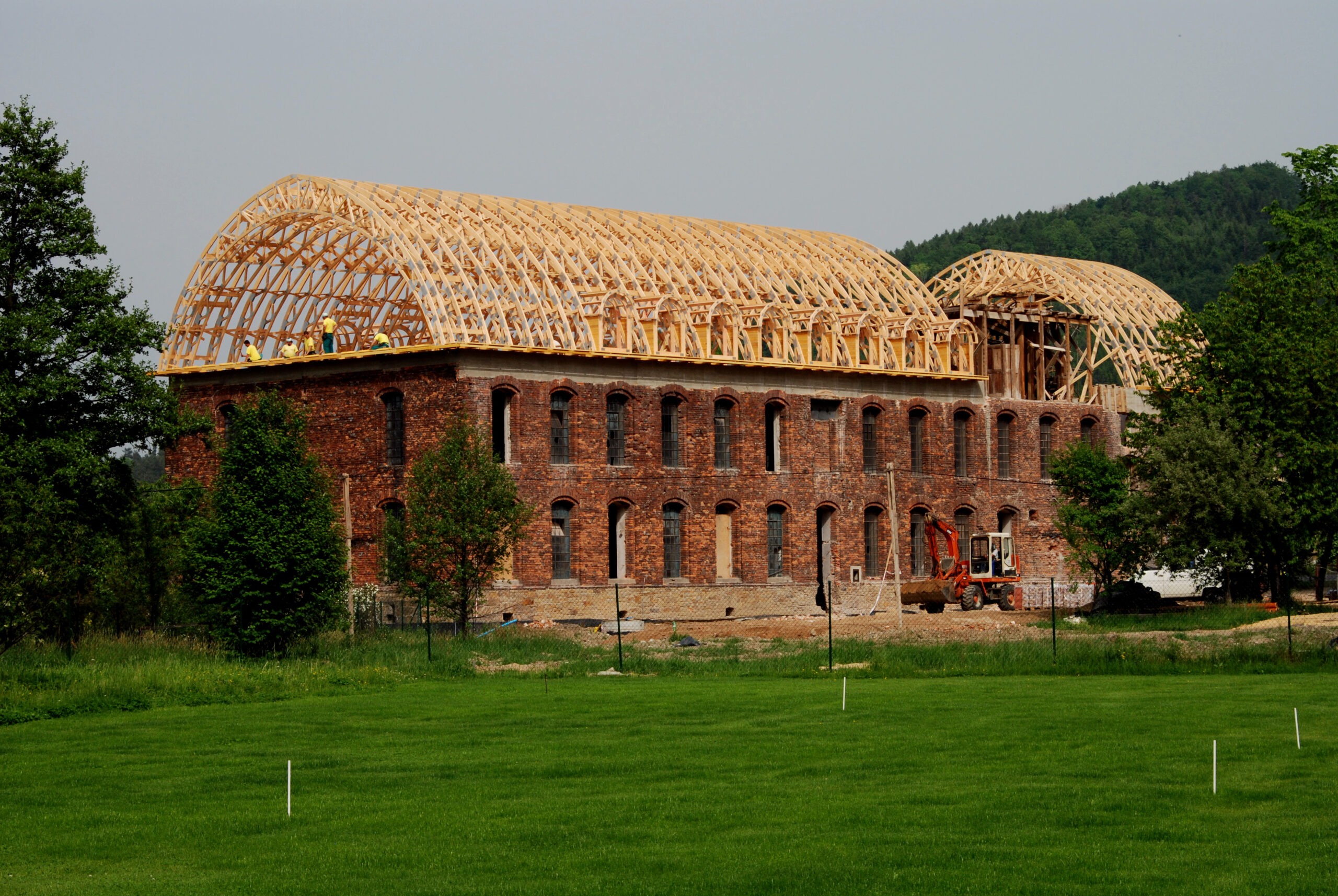

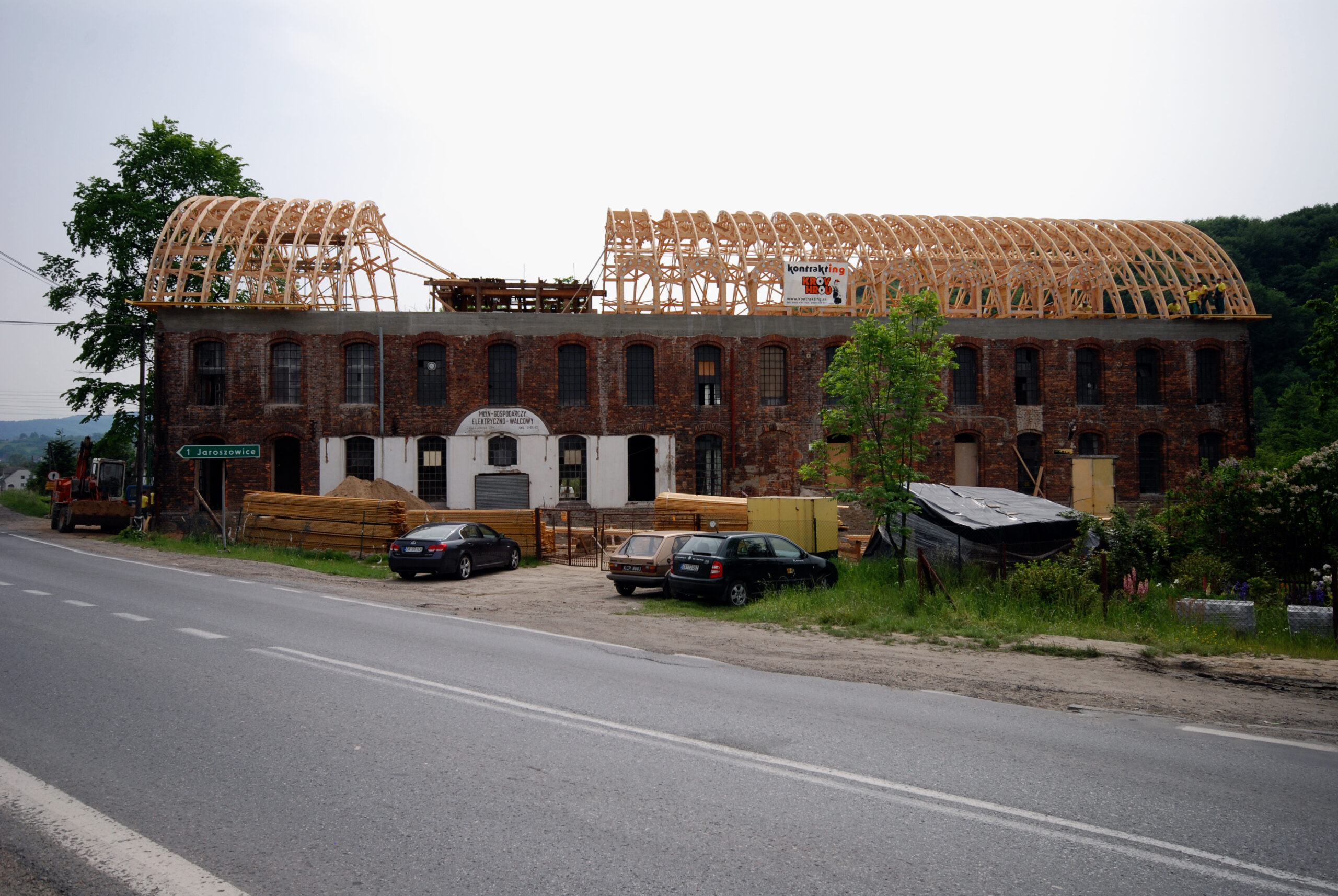

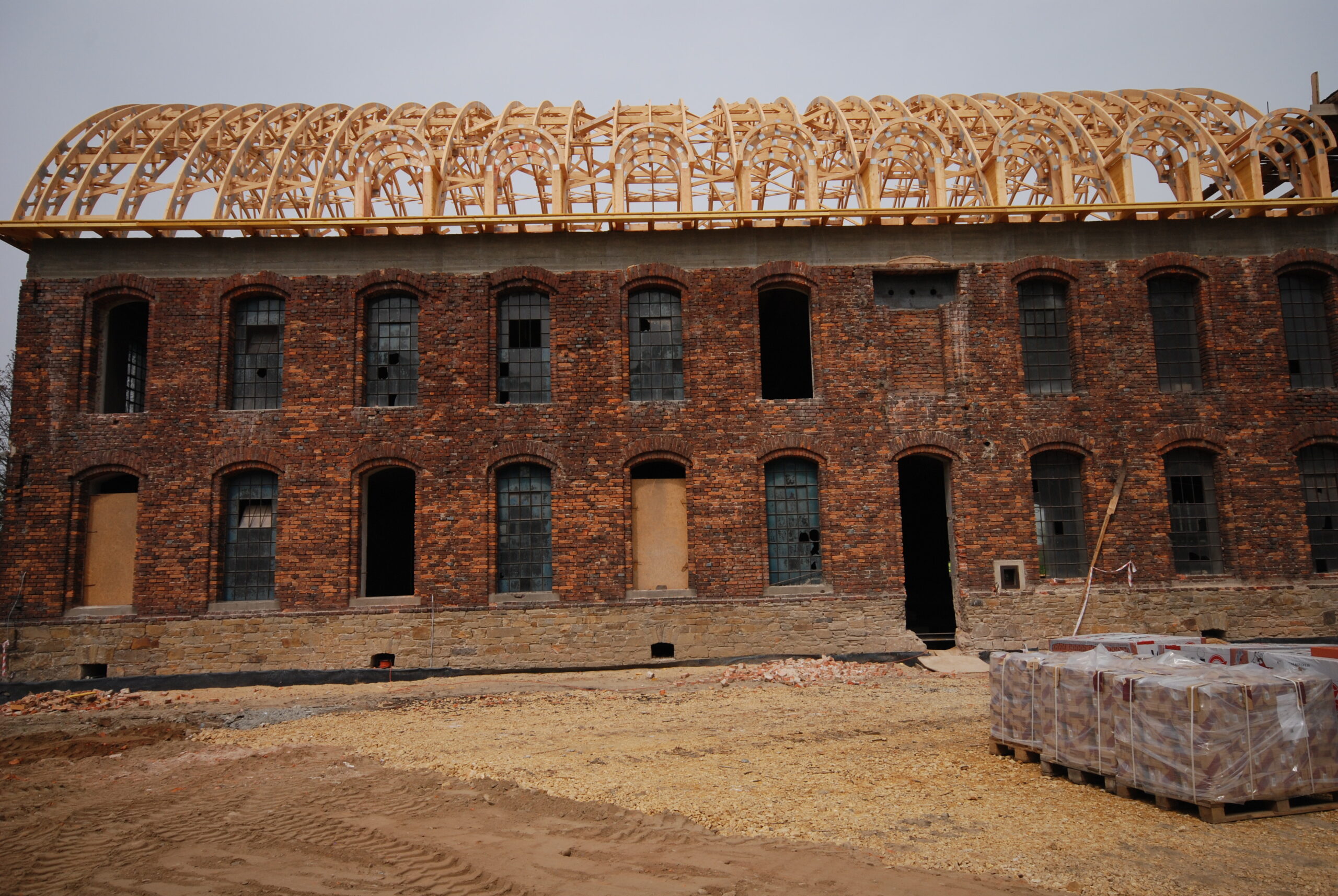

Priestorová stabilita bola dosiahnutá v štádiu montáže priebežným zavetrovaním väzníkov sústavou ondrejských krížov. Priestorovo stabilné segmenty konštrukcie boli vytvorené trojicami väzníkov. Tuhosť segmentov je zabezpečená pomocou krížových prvkov umiestnených v rovine horných pásov ako náhrada stužujúceho väzníka, ktorý v takomto tvare nebolo možné vyrobiť. Segmenty boli umiestnené na krajoch objektu v mieste štítov. V definitívnom štádiu je celá konštrukcia opretá do priestorovo tuhej časti stavby vystupujúcej vnútri pôdorysu nad rovinu strechy. Táto je vytvorená kombináciou oceľových častí a prvkov tvorených priehradovou konštrukciou.

V štítoch stien sú umiestnené veľkoplošné zasklené plochy, ktoré museli byť konštrukčne oddelené od konštrukcie strechy. Výsledkom tohto riešenia je voľný priestor nad pôdorysom stavby, ktorý umožňuje variabilitu dispozície aj v budúcnosti, pri prípadných prestavbách. Priestor medzi povrchovými konštrukciami miestností umiestnenými v tomto podlaží a samotnou nosnou konštrukciou strechy bude využitý na rozvod sietí a umiestnenie technologických zariadení.

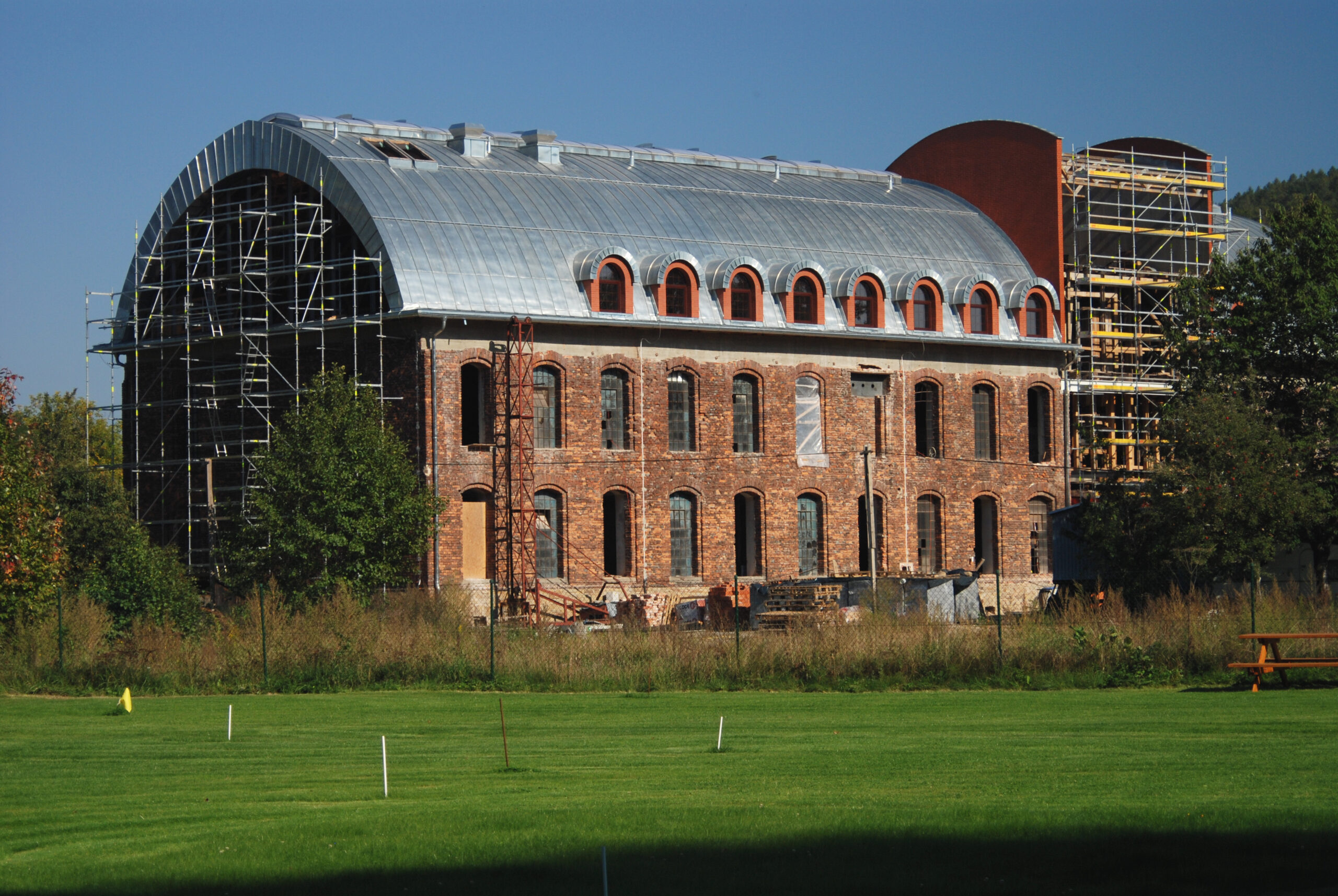

Na drevenú nosnú konštrukciu úzko naväzuje skladba strešného plášťa ako celku. Riešenie viac ako 12 metrov dlhej prevetrávacej štrbiny v oblúku tak, aby boli prevetrané aj plochy plášťa nad 22 oblúkovými vikiermi, vyžadovalo znalosť problematiky nielen od projektanta, ale hlavne od zhotoviteľa strechy. Remeselná zručnosť klampiarov sa podpísala pod bezchybne zhotovené detaily, ale aj pri rozmiestnení falcov krytiny tak, aby geometria delenia vrchnej vrstvy strešného plášťa architektonický výraz objektu nijakým spôsobom nerušila. Prienik hlavnej oblúkovej strechy s oblúkovými plochami vikierov vytváral viacero miest, pri ktorých by nesprávnym riešením alebo nedôslednou remeselnou prácou mohlo dôjsť k pochybeniu.

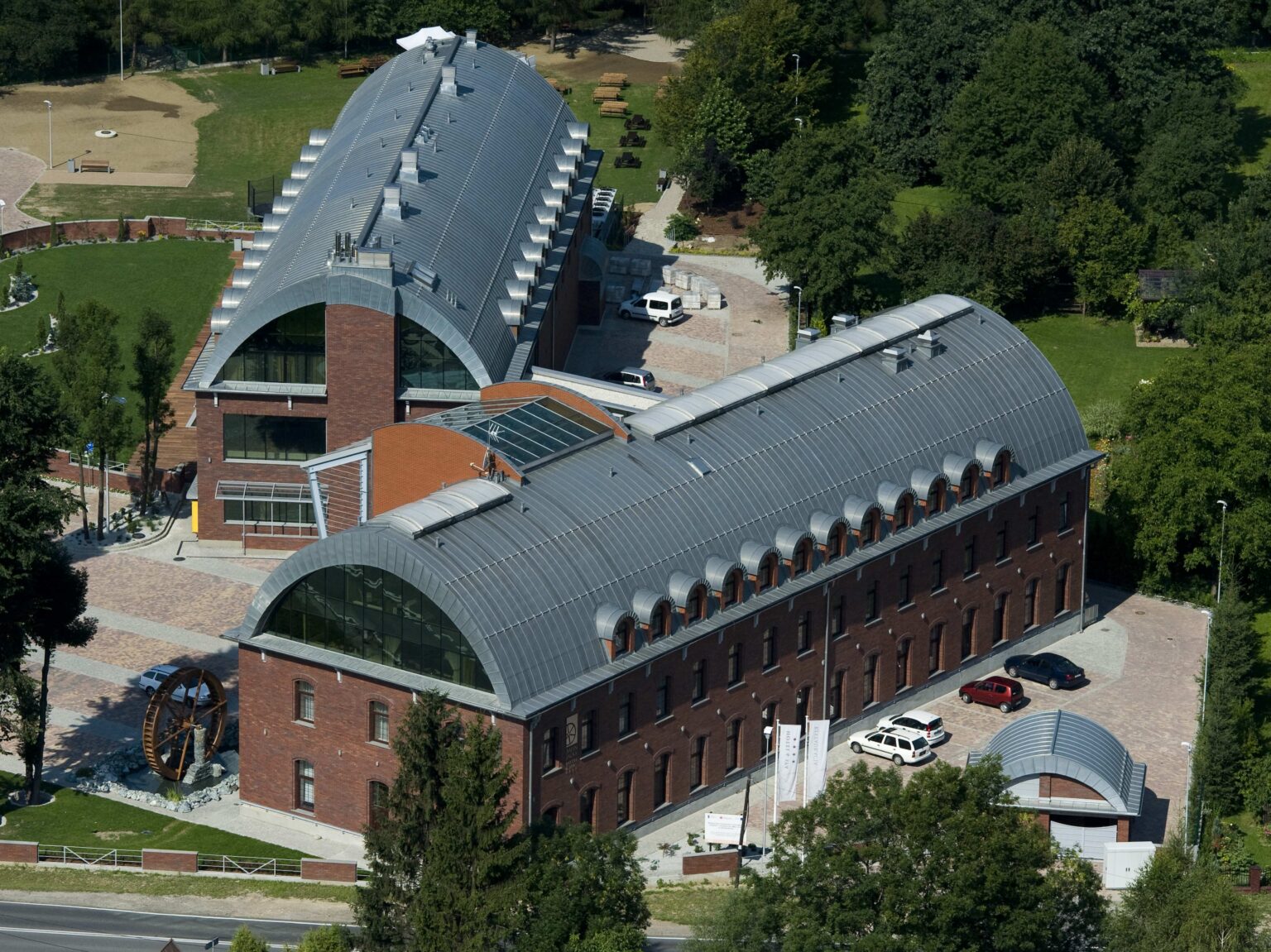

K celkovému výrazu objektu prispel aj vhodne zvolený typ plechovej krytiny. Titánzinkový plech Rheinzink umiestnený na plnoplošnom záklope tvorí hydroizolačnú vrstvu. Jeho mechnicko fyzikálne vlastnosti spolu s konštrukčným riešením strešného plášťa zabezpečia správnu funkciu strechy na mnoho desaťročí. Patina, ktorú bude po rokoch krytina získavať, bude výraz objektu len akcentovať.

Drevené priehradové konštrukcie spájané kovovými spojkami s prelisovanými hrotmi a z nich vytvárané priestorové nosné konštrukcie stavieb preukazujú v našej stavebnej praxi opodstatnenie. Oceňujú ich projektanti pre jednoduchosť návrhu, bezpečnú statiku konštrukcie a možnosť vyrobiť najrôznejšie tvary striech. Obľubu nachádzajú aj u staviteľov, pretože montáž aj náročnejších konštrukcií nevyžaduje absolútny tesársky fortieľ, šetrí drevo a pracovnú silu a v neposlednom rade aj finančné prostriedky. Z toho zas majú radosť investori. Ako každá konštrukcia v stavebníctve však vyžaduje nekompromisný profesionálny prístup projektanta, výrobcu i montážnej firmy. Túto skutočnosť by si mali uvedomovať zadávatelia a byť obozretní pri výbere jednotlivých článkov dodávateľského reťazca.
